基于仿生原理制备超疏水质料，在油水疏散、防污涂层、防腐涂层、药物传输、卵白结晶、防冰等诸多领域有着普遍的应用。在已往的几十年里，诸多“自上而下（top-down）”和“自下而上（bottom-up）”的微纳形貌修建手艺团结低外貌能质料被用于超疏质料外貌的制备。可是，上述要领制备超疏质料外貌不但办法繁琐，并且保存着不耐形变的致命缺陷�？衫斐杷柿显谌嵝缘缱印⑽⒘魈濉⑵宕小⒐πе锏攘煊蛴凶胖卮蟮挠τ眯枨�。
虽然现在科学家们借助3D网络结构、高级褶皱结构、聚合物水凝胶等途径能实现可拉伸超疏水质料的制备，可是其可逆形变历程中往往会导致其超疏性能爆发较大的衰减。克日，印度理工学院的Uttam Manna和Adil Majeed Rather以支化聚醚酰亚胺（BPEI）和双季戊四醇五丙烯酸酯（5Acl）为质料，基于氨基和丙烯酸酯基的1,4共轭加成反应在聚氨酯（PU）纤维外貌修建疏水性微纳结构，进一步借助疏水性长链十八烷胺修饰，修建了具有优异可逆拉伸性能和稳固性的超疏水外貌。

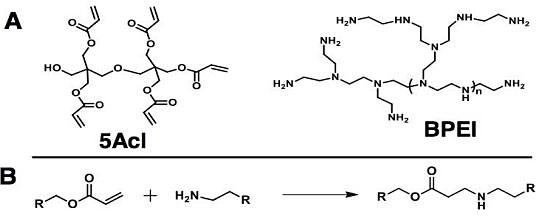

BPEI、5Acl分子结构及其反应示意图。图片泉源：J. Mater. Chem. A
研究团队通过BPEI和5Acl在PU外貌的活性反应团结十八烷胺的后修饰，修建了具有微突结构的超疏水质料。该质料外貌在空气和油相中都展现出优异的超疏水特征，接触角、接触角滞后划分为157°、4°和161°、3°。
涂层修饰后的PU展现出优异的空气和油下超疏水特征。图片泉源：J. Mater. Chem. A

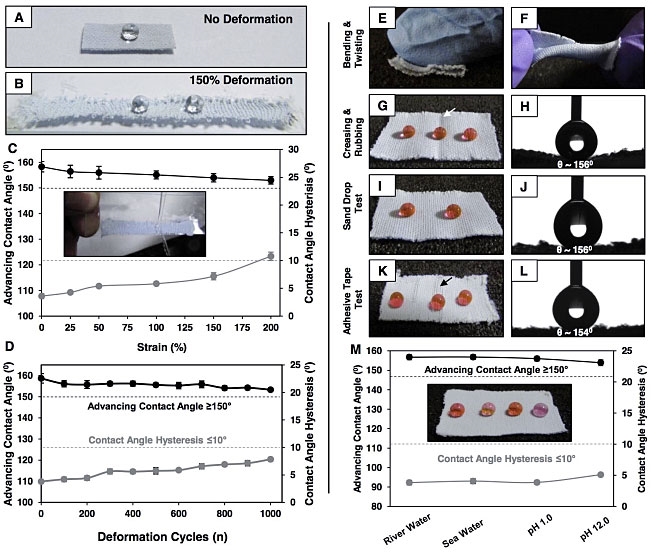

该要领制备的超疏水质料具有优异的高形变-性能稳固性。高达1000余次的可逆高拉伸形变测试中，在150%拉伸形变率下，质料的疏水性能基本上没有转变；在200%形变率测试下，由于质料微观形貌的转变其接触角滞后略有上升。同时，该超疏水质料能够有用的遭受折叠、弯曲、扭曲等形变测试，具有优异的使用性能稳固性。在多次可逆形变测试后，该质料在海水、淡水、酸碱等溶液的超疏性能维持稳固，具有较广的应用规模。
质料具出优异耐拉伸、耐摩擦、耐化学侵蚀特征。图片泉源：J. Mater. Chem. A

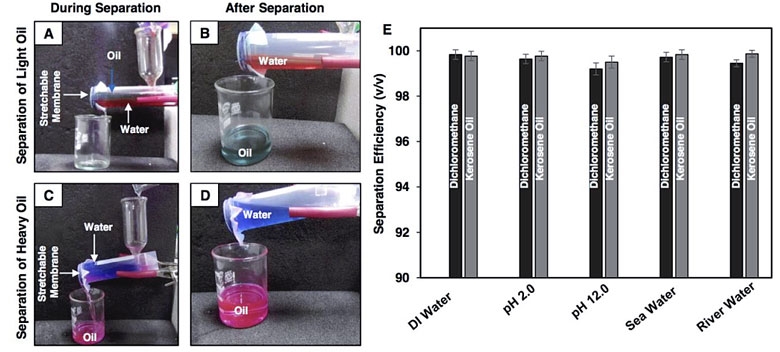

研究团队进一步将该超疏水质料用于油水疏散，测试批注仅在重力作用下其重油/水、轻油/水以及油水乳液混淆的疏散速率高达~115 mL/min，疏散效率为99%。并且，该超疏水膜质料的最大抗水浸润压力抵达4.89 kPa。
PU基超疏水质料可用于高效油水疏散。图片泉源：J. Mater. Chem. A
——总结——
印度科学家以PU为柔性基材，外貌通过氨基和双键的1,4共轭加成活化反应在PU外貌天生微纳形貌，团结长链烷烃修饰修建超疏水结构。该战略有用的解决了古板超疏水质料的形变-性能衰减问题，扩大了其潜在应用规模。同时，该战略还可以进一步拓展到其他基材系统和反应系统。
