慧聪水工业网：古板的透析膜较厚的聚合物层和蜿蜒曲折的内部孔道使得其扩散率和扩散性都较低。来自麻省理工学院的科研职员报道了一种纳米多孔原子薄膜（NATMs）的制备要领，制备出了选择性孔隙小于1nm的石墨烯膜，其选择疏散和脱盐的效果比最先进的商业膜高1-2个数目级，其快速扩散和尺寸选择性能能够为药物净化、去除残留的反应物、生化剖析等带去了革命性的时机。相关效果《NanoporousAtomicallyThinGrapheneMembranesforDesaltingandDialysisApplications》揭晓于AdvancedMaterials杂志，通讯作者为MIT机械工程系的RohitKarnik副教授。DOI:10.1002/adma.201700277
渗析疏散普遍应用于生化的整个行业中。在渗析中，样本溶液和渗析液中心相隔着半渗透膜，小组分在浓度差下透过膜而大组分被阻挡。古板的渗析历程有两个主要弱点：低扩散率以及关于靠近分子量阻止规模的选择性低，尤其是在0-1000Da规模内。
分子跨膜渗析率和其厚度成反比，也取决于孔隙率和曲折度。理想的情形下，渗析膜能够允许低于阻止尺寸的溶质快速通过，将大于阻止尺寸的溶质阻拦下来。膜关于运输的阻力是用渗透性来表征的，好比说每单位膜面积每驱动力下的运输速率。两种溶质同时渗析时，即选择性也是膜的一个主要特征。通常来说，有一个选择性和渗透性的权衡。
普遍意义上来说,透析是分子从一个溶液中使用浓度差通过膜扩散到更稀的溶液中。除了应用于血液透析中将废物从血液中扫除外,科学家还使用透析来净化药物、去除化学溶液中的残渣、疏散分子举行医学诊断等。质料通常是多孔膜。
现在的商业透析膜疏散分子速率缓慢,部分缘故原由是由于他们的结构:厚度较大,且膜通道中的孔蜿蜒曲折,使得目的分子难以迅速通过。
现在麻省理工学院的工程师们已经从一片石墨烯中制备出了一个功效性的透析膜——一个单层碳原子，像铁丝织网一样的六角形结构环环相连。这个只有指甲盖巨细的石墨烯膜的厚度小于1纳米(现有的最薄膜约20纳米厚)。该膜能够过滤出水溶液中的纳米分子,比最先进的膜还要快10倍,而比石墨烯自己要快100倍。
麻省理工学院机械工程系的博士后(piranKidambi)体现,虽然石墨烯在电子学中的应用已经很洪流平上被探索,但该研究小组的发明批注,石墨烯还可以用来改善膜手艺,尤其是实验室规模的疏散和潜在的血液透析历程。
"由于石墨烯很薄,以是它的扩散速率会非�？�,"Kidambi说，"一个分子不需要在较厚膜的弯曲孔洞中往返折腾才华通过。能够将石墨烯引入到生物疏散的系统中是很是令人兴奋的。”
堵漏石墨烯

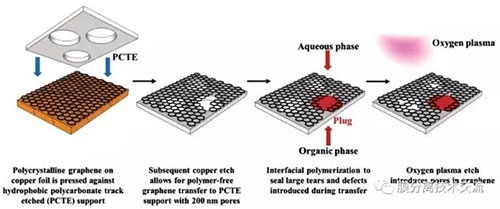

合成历程。用界面聚合来密封住转移历程中的撕裂和缺陷
为了制造石墨烯膜,研究职员首先使用常用的化学气相沉积手艺（chemicalvapordeposition,CVD）在铜箔上生长石墨烯。然后他们战战兢兢地蚀刻掉铜,并将石墨烯转移到一张聚碳酸酯的支持板上,上面充满了足够大的孔隙,可以穿透通过石墨烯的任何分子。聚碳酸酯起到了脚手架的作用,使超薄的石墨烯坚持卷曲。
研究职员希望将石墨烯转化为分子选择性筛,只允许通过一定尺寸的分子。为了做到这一点,他们通过将质料袒露在氧等离子体（oxygenplasma）中从而在质料上爆发了细小的孔隙。氧等离子体是将氧气泵入等离子体室,可以在任何质料上举行蚀刻。
Kidambi说:"通过调理氧等离子体的条件，我们可以控制制备出的毛孔密度和巨细，这种要领在石墨烯领域照旧新颖（pristine）的要领。在这个历程中，氧自由基和石墨烯上的碳原子迅速反应,天生了二氧化碳并飞出。"
在石墨烯外貌剩下的是的一个小洞,即碳原子的位置。Kidambi和他的同事发明,在氧等离子体中袒露时间越长,毛孔就会越大越致密。相对较短的曝光时间，约45至60秒，会爆发很是小的孔。
可取的缺陷

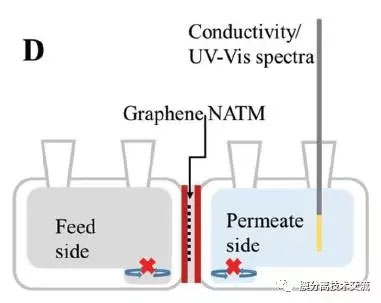

研究职员用多个差别孔尺寸和漫衍的石墨烯膜做了测试，将每个膜放在扩散室的中心。他们在腔室的料液侧填充了含有差别分子巨细混淆物溶液，从氯化钾(0.66纳米宽)、维生素B12(1到1.5纳米)、溶菌酶(4纳米)和一种在在蛋清中发明的卵白质。腔室的另一侧充满了稀溶液。
然后,研究小组丈量了分子在每个石墨烯膜上扩散时的流动。具有很小孔隙的膜可以通过氯化钾,但如L-色氨酸的分子不可通过。具有较大孔的膜能够让相近的大分子通过。该研究小组用商业透析膜举行了类似的实验。相比之下发明，石墨烯膜具有较高的渗透性。以10倍的速度过滤出理想的分子。
Kidambi指出,聚碳酸酯的支持层孔是蚀刻而成，只占用了10%的外貌积，这限制了最终通过两层的理想分子的数目。"只有10%的膜的面积是可以抵达的,但纵然只有10%,我们照旧可以做得比最先进的膜的数据还好"，Kidambi说。
为了使石墨烯膜更好,团队妄想通过蚀刻更多的孔来改善聚碳酸酯支持体。
